Duplexer Guang Zhou China

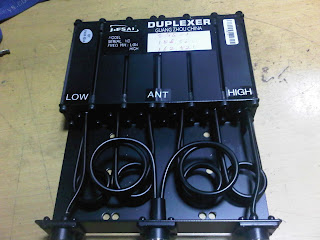

Duplexer dari Guang Zhou China, frekuensi bawaannya 158.320mhz dan 162.520mhz, Langsung turn on VNA dan hasilnya ternyata tidak sesuai yg tertulis i duplexer. meleset hasilnya yg dari pabrikan, entah waktu shipping atau salah pada penulisan di frekuensi. sesuai order dari mbahpaijo, frekuensinya di set ulang,alias di rechannel ke frekuensi yang di inginkan. asli frekuensi dan hasil pengukurannya RX 168.320 mhz RL -26.07db insertion loss -1.17 tetapi di VNA melset ke 157.870mhz (langsung lihat di gambar) frekuensi TX di duplexer 162.520mhz RL -23.25db insertion loss -1.16 di VNA bergeser alias tdk sesuai dg yg ada di duplexer jadi di frekuensi 162.020mhz. setelah di rechannel hasilnya di TX 167.290mhz RL -55.47db dan insertion loss -0.95db (jauh lebih bagus dari aslinya) dan RX 161.835mhz REL -40.70db dan insertion loss -8.01 (bagus di RL/return loss tapi masih kurang bagus di insertion loss, masih perlu tuning nih gan). Satu lagi, kualitas duplexer bagus/tidak bisa dari bahan, dimensi duplexer,capasitor/tube yang terbentuk dari kawat sendiri. dan yang penting duplexernya wide band tidak, jangan semata-mata mengejar di RL (return loss/swr saja) ingat insertion loss juga sangat penting. Semoga ngerti ya cara bacanya ya

26 Maret 2013

Jual Konektor Merk Huaxing, ukuran 7/16" DIN Male to 1/2" for super flexible (kabel) dan Konektor ukuran 7/16" DIN Female for 7/8" kabel, Dijamin maknyus! minat sms/phone : 081510909080

08 Maret 2013

HT Teno TN-211 (+FM Radio)


Teno lagi, kali ini lebih imut, mirip punya yaesu VX-1R , bisa buat dengerin radio FM gan! kekurangannya power lebih kecil dan receivenya kurang peka dibanding dengan Teno TN-322. Power outputnya 2W, Dengan batere 3,7V/1300mAh. baterenya sama seperti batere nokia kayaknya nih.Untuk swr antena bawaannya bisa dilihat di foto bawah ya

HT Teno TN-322 VHF (136-174MHz)


Kali ini dengan transceiver merk Teno, bukan teno sidin ya! Typenya TN-322, HT dengan power High 5 watt dan bekerja pada frekuensi VHF (136-174MHz). langsung pantengin fotonya ya.. Batere menggunakan Li-ion 7,4V/1200mAh. Untuk swr antena bawaannya bisa dilihat di foto bawah ya minat dengan HT ini??..

05 Maret 2013

Review Nagoya Antenna NA-701

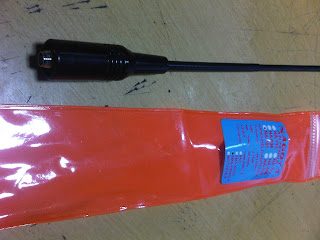

Kembali review dari antena nagoya type NA-701 dual band (hand held antenna), antena ini panjangnya sekitar 21cm dengan gain 2,15db max power 50w...bisa dilihat langsung pada bungkusnya,, perlu diketahui, pengukuran antena dilakukan seperti waktu pemakaian antena nempel di HT (antena dekat dengan kepala) dan pengukuran yang terbaik seperti foto dibawah, dan swr ini akan berubah-ubah kalau dipakai dilapangan, kecuali kita diam seperti patung dan antena tidak goyang. swr terbaik di frekuensi VHF 145.720MHz dan di UHF 437.320MHz untuk harga cukup dengan Rp.125.000

01 Maret 2013

Review BAOFENG BF-F9 Dual Band

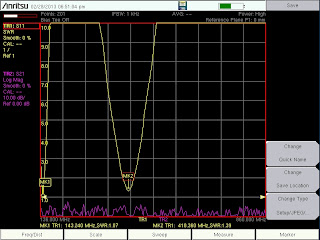

welcome to the rf jungle bertahun tahun tidak pernah posting lagi, saya coba kembali posting dengan review transceiver merk Baofeng BF-F9. HT ini memiliki dual frekuensi untuk TRX (VHF dan UHF) dan 1 frekuensi lagi untuk FM Radio. Sementara baru saya review untuk antena bawaannya dengan frekuensi 136MHz s/d 480MHz (include FM antena yang menjadi 1) Sebelum review power output mari kita bahas untuk antena bawaannya. U-V Antenna di situlah tercantumnya. Antena yang cukup mungil dengan panjang sekitar 22cm. untuk jenis konektornya menggunakan sma female. Langsung saja lihat gambar untuk grafik atau nilai SWR yang diraih oleh antena bawaannya cukup mengejutkan buat antena bawaan dari HT, pada umumnya antena HT tidak sebagus ini, saya sebut bagus berdasarkan pengukuran dengan menggunakan VNA (vector network analyzer) merk Anritsu MS2034B. di gambar atas bisa terlihat SWR yang diraih dari antena. satu hal lagi pengukuran ini yang diukur adalah nilai SWR bukan dari Gain antena. Terlihat MK1 TR1 pada frekuensi 143.240MHz nilai SWR nya 1,07. sangat bagus untuk antena bawaan dari HT. Pengukuran ini sepenuhnya seperti kondisi lapangan, antena diukur bedekatan dengan muka atau kepala kita waktu kita memegang HT (saat berbicara/TX) pada frekuensi itulah SWR terbaik yang di dapat. Nah sedangkan untuk frekuensi UHF MK2 TR2 frekuensi418.360MHz nilai SWR nya 1.39MHZ lebih jelek dari pada pada frekuensi VHF. not bad lah..untuk antena bawaan dari HT bikinan "China" lebih dari cukup untuk pemakaian di lapangan yang pasti nilai swr tidak stabil sedangkan untuk pengetesan transmit pada antena, sekitar 2menit untuk TX, lumayan hangat antenanya, kemungkinan kemampuan handling power antena tidak besar (wajar lagi buat antena HT) Sekarang untuk pengetasan frekuensi radio FM,, WOW mesti bilang seperti itu, frekuensi RX nya untuk FM radio cukup lebar 65MHz s/d 108MHz hmmmm 65MHz radio apa di indonesia ya...mungkin breaker FM yang kolongan butuh ini. Sedang untuk 2m Band RTX frekuensinya : 136 s/d 174.995MHz dan untuk UHF Band RTX frekuensinya : 400 s/d 520Mhz (wow lagi ah) >> ingat frekuensi TV broadcast teresterial di indonesia 470MHz s/d 860Mhz. Frekuensi HT Baofeng BF-F9 ini masuk ke frekuensi TV juga, otomatis bisa buat Transmit atau RX juga...hmmmm sangat cocok buat modifikator yang hoby ngoprek ini foto di bawah minusnya (TERNYATA INI tidak mudah patah yang sebelumnya ane kira gan...!) Satu lagi nikmatnya peganG HT ini, yang sering kali kita remehkan dan kadang tidak terpikirkan, Lampu LED warna putih yang berfungsi sebagai senter, sangat membantu di kegelapan gan hehehehee, lumayan mesti tidak terang banget. Cukup tekan tombol MON sudah nyala tuh lampu. sedangkan untuk spek bater bisa dilihat di gambar atas Kemampuan RX dan TX standar untuk HT dengan power 5W. Nilai minus dari HT ini ada pada gantungan tali yang ringkir alias bisa patah, mungkin disainnya kurang tepat penempatannya, keseluruhan bagus buat HT BAOFENG BF-F9 ini... next test HIGH power dan LOW power dari HT ini, spesifikasi segera menyusul.. *matursuwun agan adit buat kadonya.... www.tokoradio.com

14 Agustus 2012

Frekuensi Harmonik atau Harmonic Frequency

Frekuensi Harmonik adalah Kelipatan frekuensi dari frekuensi utama atau dasar. Frekuensi Harmonik ini sering di jumpai pada radio amatir ataupun yang sudah profesional, misal broadcast. Sumber dari harmonik ini berasal dari oscilator transmitter, Untuk meredam frekuensi harmonik di butuhkan LPF atau HPF. Bisa di lihat foto2 dibawah ini, kita ambil contoh untuk frekuensi utama/dasar transmit pada frekuensi142.620Mhz, maka akan timbul harmonik di frekuensi 285.240Mhz,427.860Mhz, 570.480Mhz, 713.100Mhz, 855.720Mhz, 998.340Mhz, 1140.960Mhz dst... Frekuensi harmonik ini sangatlah menggangu terutama pada frekuensi TV, seperti contoh diatas pada harmonik yang ke 4 yaitu 713.100Mhz itu pada frekuensi UHF nya TV broadcast, yaitu pada CH.51 UHF (710-718Mhz) otomatis akan menngangu sinyal rf dari frekuensi CH.51UHF, Bagaimana cara mengatasinya,,, pasang BPF gan,,,
